Анатомия вращающегося цилиндра: как устроена сортировка
Представьте себе гигантский металлический барабан, напоминающий стиральную машину для строительных отходов, который неустанно перетряхивает тонны мусора или зерна. Внутри — не хаос, а продуманная логистика. Барабанный разделитель, или как его еще называют инженеры — триер, работает по принципу «разделяй и властвуй»: он использует силу трения, гравитацию и геометрию ячеек, чтобы рассортировать сыпучий материал на фракции с точностью, недоступной человеческим рукам.

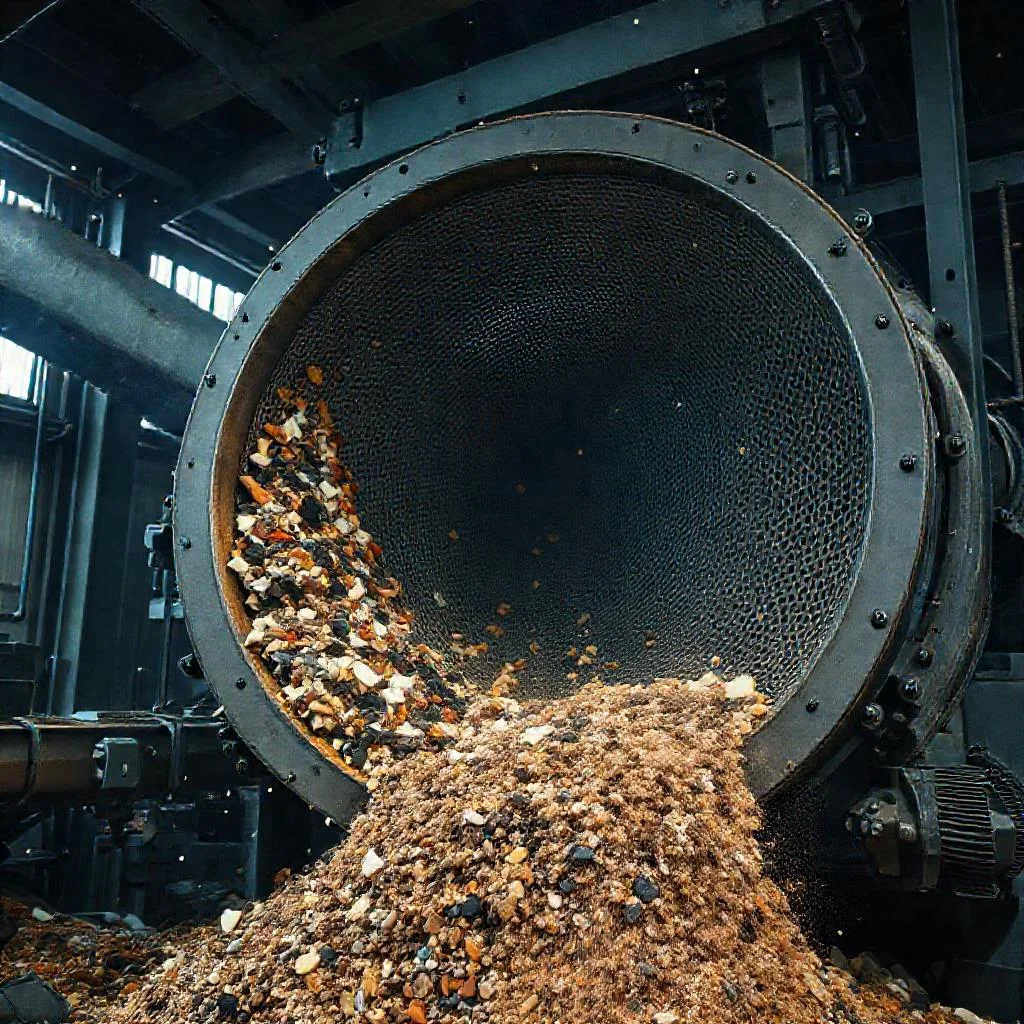

Ключевой узел — горизонтально расположенный цилиндр с множеством перфораций или специальных углублений на внутренней поверхности. Когда вал начинает вращаться, материал внутри не просто перекатывается, а совершает сложную траекторию: поднимается по стенке до критической точки, а затем соскальзывает или падает вниз. Этот цикл повторяется десятки раз в минуту, и каждое движение — это шанс для частицы найти свою «ячейку» и покинуть общую массу.
Перфорация и помол: магия отверстий и подъемных карманов
Первое, что бросается в глаза при взгляде на разделитель — это его рабочая поверхность. Она бывает двух принципиально разных типов: решето с круглыми или квадратными отверстиями и барабан с так называемыми «карманами» (углублениями). Решето работает на диаметре и форме частицы: длинные и тонкие объекты проскальзывают через отверстие, а короткие и толстые — остаются в основном потоке. А вот ячейки типа «горизонтальный карман» — это более хитрая механика, которая захватывает короткие зерна, пропуская длинные.
Скорость вращения здесь — не просто константа, а регулируемый параметр, который подбирается под конкретный объем и тип сырья. Слишком быстро — материал прижмется к стенке центробежной силой и не будет расслаиваться. Слишком медленно — производительность упадет в разы. Правильная частота вращения создает эффект «кипящего слоя», при котором мелкие частицы буквально просеиваются сквозь крупные, достигая отверстий в нижней точке цилиндра.
Технологический цикл: от загрузки до получения трех фракций
Представьте процесс на примере переработки строительного мусора. Загрузка происходит с одного торца агрегата, а внутри поток движется по спирали, заданной внутренними направляющими или наклоном корпуса. Самый ценный продукт — мелкая фракция — проваливается сквозь отверстия в приемный бункер. Крупные куски остаются внутри и выходят через торец, а средние могут быть отобраны на промежуточной стадии через секции с разным диаметром ячеек.
Современные модели оснащаются системой очистки рабочей зоны, чтобы ячейки не забивались влажным или вязким материалом. Это может быть вращающаяся щетка, поток сжатого воздуха или вибрационный механизм. Без этой опции даже самый мощный барабанный разделитель быстро потеряет свою эффективность, превратившись в простой смеситель, а не точный инструмент сепарации.
Промышленные сценарии: где незаменимы «вращающиеся решета»
Барабанные сепараторы настолько универсальны, что их можно встретить в совершенно разных отраслях производства. В аграрном секторе они очищают семена и зерно, отделяя битые зернышки от целых. В горнодобывающей отрасли они сортируют руду и песок перед дальнейшим обогащением. Для перерабатывающей индустрии — это незаменимый помощник в утилизации пластика и бумаги.
«Эффективный разделитель — это не просто машина, а молчаливый дирижер, который превращает хаос разнородных физических свойств в стройный порядок полезности, где каждой частице находится свое место и назначение».
- Высокая пропускная способность при относительно низком энергопотреблении по сравнению с вибрационными аналогами.
- Щадящий режим обработки: отсутствие резких ударов сохраняет целостность хрупких фракций.
- Широкая вариативность настроек — смена насадок и угла наклона позволяет адаптировать машину под конкретное сырье за 15 минут.
- Простота обслуживания: единственная сложная кинематическая пара — это опорные ролики, а замена изношенного решета не требует разборки всего узла.
Критерии выбора и распространенные ошибки эксплуатации
При подборе оборудования решающим фактором становится не цена, а удельное сопротивление материала. Влажный песок и сырое зерно ведут себя по-разному, и то, что идеально работает для одного, загубит производительность для другого. Опытный технолог всегда требует лабораторный тест на партии исходного материала, а не слепо верит паспортным данным машины.
Типичная ошибка новичка — установка барабана строго горизонтально. Считается, что небольшой наклон в 2-3 градуса в сторону разгрузки ускоряет прохождение материала, но при этом снижает качество сортировки. Два пути: либо высокий угол и быстрая производительность, либо минимальный наклон и максимальная чистота конечного продукта. Оптимальный баланс достигается только опытным путем и заносится в регламент обслуживания как эталонный параметр.
Ключевые параметры и режимы работы барабанного разделителя
| Параметр / Характеристика | Значение / Описание | Влияние на процесс |
|---|---|---|
| Тип рабочей поверхности | Решето (круглые/квадратные отверстия) или барабан с «карманами» (углублениями) | Решето сортирует по диаметру и форме (длинные частицы проходят, короткие остаются); «карманы» захватывают короткие зерна, пропуская длинные |
| Скорость вращения | Регулируемый параметр, подбирается под тип и объем сырья | Слишком быстро — центробежная сила прижимает материал к стенке, расслоение прекращается; слишком медленно — падает производительность. Оптимум создает эффект «кипящего слоя» |
| Угол наклона барабана | Горизонтально (0°) или наклон 2–3° в сторону разгрузки | Наклон ускоряет прохождение материала, но снижает качество сортировки; горизонтальное положение — максимальная чистота продукта, ниже скорость |
| Траектория движения частиц | Подъем по стенке до критической точки → соскальзывание или падение вниз | Повторяется десятки раз в минуту; каждое движение — шанс для частицы найти свою ячейку и отделиться от общей массы |
| Система очистки рабочей зоны | Вращающаяся щетка, поток сжатого воздуха или вибрационный механизм | Предотвращает забивание ячеек влажным или вязким материалом; без очистки разделитель теряет эффективность и превращается в смеситель |
| Количество фракций на выходе | До трех: мелкая, средняя, крупная | Мелкая проваливается через отверстия в приемный бункер; крупная выходит через торец; средняя отбирается на промежуточной стадии через секции с разным диаметром ячеек |
| Энергопотребление | Относительно низкое по сравнению с вибрационными аналогами | Высокая пропускная способность при низких затратах энергии |
| Режим обработки материала | Щадящий (без резких ударов) | Сохраняет целостность хрупких фракций |
| Время перенастройки | Около 15 минут | Смена насадок и угла наклона позволяет адаптировать машину под конкретное сырье |
| Кинематическая сложность | Единственная сложная пара — опорные ролики | Простота обслуживания; замена изношенного решета не требует разборки всего узла |
| Критический фактор выбора | Удельное сопротивление материала (например, влажный песок vs сырое зерно) | Требуется лабораторный тест на партии исходного материала; паспортные данные машины не гарантируют результат |
| Отрасли применения | Аграрный сектор, горнодобывающая отрасль, перерабатывающая индустрия | Очистка семян и зерна, сортировка руды и песка, утилизация пластика и бумаги |
Частые вопросы о работе барабанного разделителя
Как барабанный разделитель разделяет частицы по размеру?
Работа основана на геометрии ячеек или перфорации на внутренней поверхности вращающегося цилиндра. Частицы, размер которых меньше отверстий, проваливаются сквозь них в приемный бункер, а более крупные остаются внутри и продолжают движение к выходу. Дополнительно используется сила трения и гравитация: при вращении материал поднимается по стенке, а затем соскальзывает, что помогает мелким частицам достигать отверстий.
Почему скорость вращения барабана критична для сортировки?
Слишком высокая скорость создает центробежную силу, которая прижимает материал к стенке и препятствует расслоению фракций. Слишком низкая — резко снижает производительность. Правильная скорость создает эффект «кипящего слоя», при котором мелкие частицы просеиваются сквозь крупные и достигают отверстий. Оптимальная частота вращения подбирается под конкретный тип и объем сырья.
Какие бывают типы рабочей поверхности у барабанных разделителей?
Существует два основных типа: решето с круглыми или квадратными отверстиями, которое работает на диаметре и форме частицы, и барабан с углублениями («карманами»), который захватывает короткие зерна, пропуская длинные. Первый тип подходит для сортировки по размеру, второй — для разделения по длине частиц.
Почему важно, чтобы ячейки барабана не забивались?
Если отверстия забиваются влажным или вязким материалом, разделитель перестает выполнять свою функцию и превращается в простой смеситель. Поэтому современные модели оснащаются системами очистки — вращающимися щетками, сжатым воздухом или вибрацией. Без этой опции эффективность машины резко падает даже при незначительном загрязнении.
Какой угол наклона барабана выбрать для качественной сортировки?
Угол наклона 2-3 градуса в сторону разгрузки ускоряет прохождение материала, но снижает качество сортировки. При горизонтальном положении качество максимальное, но производительность ниже. Оптимальный баланс между скоростью и чистотой фракций подбирается опытным путем для каждого конкретного материала и фиксируется в эксплуатационном регламенте.
